1 范圍

      本標準規定了空氣過濾器的術語和定義、分類與標記、一般要求、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于通風、空氣調節和空氣凈化系統或設備用空氣過濾器。

      本標準不適用于高效及以上級別的空氣過濾器。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 1019 家用和類似用途電器包裝通則

      GB/T 1236 工業通風機用標準化風道性能試驗

      GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃

      GB 4706.1 家用和類似用途電器的安全 第1部分:通用要求

      GB 8624 建筑材料及制品燃燒性能分級

      GB/T 18204.2 公共場所衛生檢驗方法 第2部分：化學污染物

      GB 50243 通風與空調工程施工質量驗收規范

      JG/T 404空氣過濾器用濾料

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      空氣過濾器 air filter

      采用過濾、黏附或荷電捕集等方法去除空氣中顆粒物的設備。

3.2

      靜電式空氣過濾器 electric air filter

      采用高壓靜電場使顆粒物荷電之后，再被集塵板捕集的以實現去除空氣中顆粒物含量的空氣過濾器。

3.3

      額定風量 rated air flow

      在標準空氣狀態下.空氣過濾器在標稱的單位時間內通過的空氣體積流量。

3.4

      迎面風速 face velocity

      垂直通過空氣過濾器的空氣體積流量與我空氣流通截面面積之比。

3.5

      初阻力 initial resistance

      在初始狀態下，空氣過濾器在額定風量下的靜壓損失。

3.6

      終阻力 final resistance

      在額定風量下，空氣過濾器由于捕集標準試驗塵而使其靜壓損失上升并達到的規定值。

3.7

      粒徑 particle size

      采用光學或空氣動力學等效方法測出的顆粒物幾何直徑。

3.8

      效率 efficiency

      在額定風量下，空氣過濾器去除流通空氣中顆粒物的能力，即空氣過濾器上、下風側氣流中顆粒物 濃度之差與上風側氣流中顆粒物濃度之比。

3.9

      計數效率 counting efficiency

      在額定風量下，空氣過濾器去除流通空氣中特定光學粒徑或粒徑范圍的顆粒物數量的效率。

3.10

      計重效率 arrestance efficiency

      在額定風量下，空氣過濾器去除流通空氣中標準試驗塵質量的效率。

3.11

      PMa 凈化效率 cleaning efficiency for PMX

      在額定風量下，空氣過濾器去除流通空氣中空氣動力學當量粒徑小于或等于才Hm的顆粒物質量 的效率。

3.12

      容塵量 dust holding capacity

      在額定風量下，空氣過濾器達到終阻力時所捕集的標準試驗塵總質量。

3.13

      額定功率 rated power

      在初始狀態下，靜電式空氣過濾器在額定風量下工作時的輸入功率。

3.14

      工作電壓 working voltage

      在初始狀態下，靜電式空氣過濾器工作時的電離電壓和集塵電壓。

4 分類與標記

4.1 分類

4.1.1 按效率級別分為粗效過濾器、中效過濾器、高中效過濾器和亞高效過濾器.代號分別為C、Z、GZ 和YG0其中粗效過濾器分為粗效1型、粗效2型、粗效3型和粗效4型，代號分別為Cl、C2、C3和 C4；中效過濾器分為中效1型、中效2型和中效3型，代號分別為Zl、Z2和Z3。

4.1.2 按結構類型分為平板式、袋式、折褶式、卷繞式、筒式、極板式和蜂巢式，代號分別為PB、I)S、ZZ、 JR、TS、JB 和 FCe。

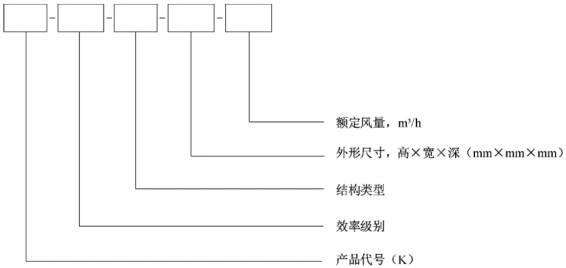

      示例1：中效2型、袋式、外形尺寸為592 mmX592 mmX 600 mm、額定風量為3 400 m：7h的空氣過濾器,標記為 K-Z2-DS-592 X 592 X 600-3400。

      示例2：粗效3型、平板式、外形尺寸為61（） mm X 610 mmX80 mm、額定風量為2 000 m3/h的空氣過濾器.標記為 K-C3-PB-610X 610X 80-20000

      注：空氣過濾器外形尺寸表示原則為：以氣流通過方向為深度,以氣流通過方向垂直截面的豎直長度為高度、水平 長度為寬度。

5 一般要求

5.1 空氣過濾器的應用應滿足所用場合的環保及防火性要求。

5.2 靜電式空氣過濾器應符合以下規定：

      a）單相額定電壓不應大于250 V.三相額定電壓不應大于480 V,額定頻率應為50 Hz；

      b）應設置斷電保護，保證在打開機組結構進行維修或維護時.其內部裝置自動斷電；

      c）電氣安全性能應滿足GB 4706.1的相關耍求。

5.3 空氣過濾器用濾料應滿足JG/T 404的相關要求。

5.4 空氣過濾器用黏結劑的剪力強度和拉力強度不應低于所用濾料強度，其耐溫耐濕性能應與所用濾料相同。

5.5 空氣過濾器用密封膠應能保證過濾器在最大運行風量或終阻力條件下，運行時不開裂、不脫膠，且有彈性，其耐溫耐濕性能應與所用濾料相同。

5.6 空氣過濾器的結構應符合以下規定：

      a）框架或支撐體應有滿足要求的強度和剛度，應能承受安裝、運行和維修時所需重量和壓力；

      b）邊框的四個用和拼接處不應松動和開裂，濾料在邊框中不應松動和變形；

      c）密封墊與邊框應黏結牢固,密封墊的內外邊緣不應超過邊框的內外邊緣。

6 要求

6.1 外觀

6.1.1 空氣過濾器表而應光潔平整,無劃痕、銹斑、壓痕和損傷。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
